전자파 방사 약 1미터에서 1밀리미터 범위의 파장을 갖는 전자기 방사선의 한 형태입니다. , 300MHz(메가헤르츠)~300GHz(기가헤르츠) 사이의 주파수에 해당 . 전파 사이에 있습니다. 및 적외선 전자기 스펙트럼에 관한 것이며 통신, 레이더, 요리 및 과학 분야에 널리 사용됩니다.
이름에도 불구하고 "마이크로파"의 "마이크로"는 마이크로미터 파장을 의미하는 것이 아니라 이러한 파장이 기존 전파의 파장보다 작다는 사실을 의미합니다.
전자파 방사선에 관한 핵심 사항
- 마이크로파는 ~300MHz~300GHz의 스펙트럼을 차지하며 파장은 1m~1mm입니다.
- 전자파 스펙트럼의 전파와 적외선 사이에 위치합니다.
- '마이크로'라는 용어는 미세한 크기가 아닌 다른 전파에 비해 파장이 더 짧은 것을 의미합니다.
- 전자레인지는 레이더, 위성 및 이동 통신, 전자레인지, 천문학에 사용됩니다.
- 물과 같은 극성 분자와 강하게 상호작용하여 가열에 효과적입니다.
- 스펙트럼은 명명된 주파수 대역(L, S, C, X, Ku, K, Ka 등)으로 나뉩니다.
- 전파는 주파수, 대기 조건, 가시선 요인에 따라 달라집니다.
- 고출력 전자레인지에 과도하게 노출되면 발열 효과로 인해 건강에 위험을 초래할 수 있습니다.

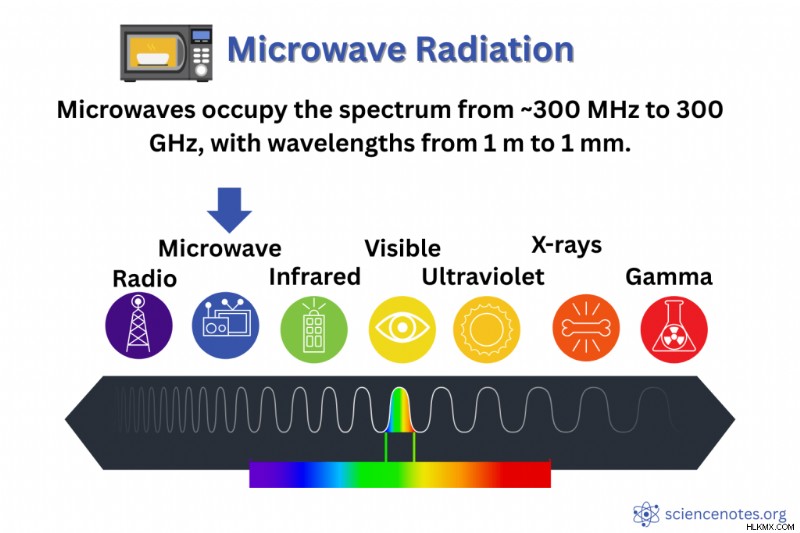

전자기 스펙트럼의 마이크로파 복사
마이크로파는 주파수 또는 파장별로 분류된 모든 형태의 전자기 방사선을 포함하는 전자기 스펙트럼의 일부입니다. 전자레인지가 더 넓은 스펙트럼에 어떻게 적용되는지는 다음과 같습니다.
경계의 모호함
마이크로파 방사선의 경계는 명확하게 정의되지 않습니다. 마이크로파 방사는 전자기 스펙트럼의 다른 영역과 저주파 및 고주파 끝 모두에서 겹칩니다.
전파(~300MHz 미만)
- 일부 정의에서는 마이크로파를 초고주파(SHF) 또는 극고주파(EHF) 전파로 간주합니다.
- UHF 및 SHF 레이더, Wi-Fi 및 일부 방송 시스템은 마이크로파-라디오 전환에 걸쳐 있습니다.
- 일부 정의에서는 전자레인지를 전파의 하위 집합으로 간주합니다.
원적외선(~100GHz 이상)
- 100GHz 이상의 주파수는 테라헤르츠 간격, 즉 마이크로파, 밀리미터파, 원적외선이 겹치는 영역에 들어갑니다.
- 이 지역은 분광학, 이미징, 천문학 분야에서 인기가 높으며 대기를 통과하는 독특한 투과창을 가지고 있습니다.
전자파 방사선의 주요 특징
전자레인지에는 몇 가지 독특한 특징이 있습니다:
- 침투력 :구름, 연기, 가벼운 비를 통과할 수 있습니다.
- 극성 분자와의 상호작용 :특히 물은 전자레인지를 가열에 유용하게 만듭니다.
- 가시선 전파 :저주파 전파와 달리 마이크로파는 일반적으로 직접적인 경로가 필요합니다.
- 낮은 광자 에너지 :전자레인지는 비이온화됩니다. , 이는 전자를 제거하거나 화학 결합을 끊을 만큼 에너지가 충분하지 않음을 의미합니다.
다른 전자기 방사선과의 비교:
마이크로파 주파수 대역
마이크로파는 종종 통신 및 레이더 시스템에 사용되는 대역으로 분류됩니다.
전파 및 분산
마이크로파 전파는 다음의 영향을 받습니다:
- 가시선 전송:마이크로파는 장애물 주변에서 잘 회절되지 않습니다.
- 반사 및 굴절 :금속 표면에서 반사되어 유전체를 통해 굴절됩니다.
- 흡수 :수증기, 산소, 특히 조직 내 수분에 의해 강하게 흡수됩니다.
- 산란 :레이더에 중요한 빗방울, 눈, 대기 입자와 함께 발생합니다.
전자파 방사원
마이크로파 방사선은 자연 소스와 인공 소스 모두에서 발생합니다. 자연에서는 천체, 대기 과정, 우주 마이크로파 배경에 의해 생성됩니다. 인간은 마그네트론 및 고체 발진기와 같은 특수 장치를 사용하여 광범위한 응용 분야에 사용할 수 있는 마이크로파를 생성합니다. 이러한 소스를 이해하면 전자레인지가 통신, 연구 및 일상 기술에 어떻게 활용되는지에 대한 통찰력을 얻을 수 있습니다.
자연 소스:
- 우주 마이크로파 배경 복사 (CMB):빅뱅의 잔여 방사선.
- 대기 방출 :분자 전이로부터.
- 태양 및 행성 배출 :특히 라디오와 전자레인지에서.
인공 소스:
- 마그네트론 및 클리스트론 :레이더 및 전자레인지에 사용됩니다.
- 반도체 장치 :Gunn 다이오드 및 IMPATT 다이오드와 같습니다.
- 안테나 및 송신기 :통신 및 원격탐사에 사용됩니다.
물질과의 상호작용
마이크로파 방사선은 물질의 전기적 및 분자적 특성에 따라 주로 유전 가열, 반사 및 투과를 통해 물질과 상호 작용합니다.
흡수
- 극성 분자 , 물, 에탄올 및 일부 지방과 마찬가지로 마이크로파 에너지를 효율적으로 흡수합니다. 그들의 분자 쌍극자는 진동하는 전기장과 정렬하려고 시도하여 마찰을 통해 열을 생성합니다.
- 유전체 유전 손실 계수에 비례하여 에너지를 흡수합니다. 이 원리는 전자레인지와 전자레인지를 이용한 화학 반응의 기초가 됩니다.
반사 및 전달
- 금속 자유 전자로 인해 마이크로파 방사선을 반사하므로 도파관 및 차폐에 유용합니다. 그러나 밀폐된 금속 용기(예:전자레인지)는 아크를 방지하기 위해 적절하게 접지되어야 합니다.
- 플라스틱, 유리, 세라믹 물이나 금속 입자가 들어 있지 않은 한 일반적으로 전자레인지에 투명합니다.
- 생물학적 조직 수분 함량에 따라 전자레인지를 흡수합니다. 피부는 고주파수 마이크로파를 더 쉽게 흡수하는 반면, 저주파수는 더 깊게 침투합니다.
간섭과 공명
- 전자레인지는 특히 밀폐된 공간에서 간섭 패턴과 정재파를 일으킬 수 있습니다.
- 공동 및 유전체 공진기와 같은 공진 구조는 특정 마이크로파 주파수를 증폭할 수 있습니다.
마이크로파 방사선의 이용
전자레인지는 현대 기술에 없어서는 안 될 요소입니다:
- 커뮤니케이션 :
- 위성 링크
- 이동통신망
- Wi-Fi(2.4 및 5GHz 대역)
- 블루투스
- 레이더 및 원격 감지 :
- 기상 및 항공기 레이더
- 도플러 레이더
- 군사 감시
- 영상 촬영용 합성 개구 레이더(SAR)
- 가열 및 요리 :
- 전자레인지
- 산업 난방
- 전자레인지를 이용한 화학
- 의료 및 과학 응용 :
- 물리치료를 위한 전자레인지 투열요법
- 전자스핀 공명(ESR)
- 입자 가속기
- 천문학과 우주론 :
- CMB 관찰
- 우주 구조 매핑
환경 및 대기 영향
마이크로파 전파는 환경 및 대기 조건의 영향을 크게 받으며, 이는 특히 레이더, 위성 통신 및 원격 감지와 관련이 있습니다.
흡수 및 감쇠
- 대기 가스 수증기 및 산소와 같은 물질은 특정 마이크로파 주파수(특히 약 22GHz 및 60GHz)를 흡수하여 신호 손실을 유발합니다.
- 강수량 (비, 눈, 우박)은 산란 및 감쇠를 유발하여 레이더 해상도와 정확도를 감소시킵니다.
굴절 및 덕팅
- 온도 및 습도 변화 마이크로파를 굴절시켜 경로를 변경할 수 있습니다. 극단적인 경우 신호는 지구 표면(덕트)을 따라 이동하여 범위를 확장하거나 간섭을 유발합니다.
원격 감지 및 날씨
- 패시브 마이크로파 센서는 지구의 열복사를 측정하여 다음을 평가합니다.
- 해수면 온도
- 토양 수분
- 얼음 두께 및 범위
- 대기 온도 및 수증기 프로필
전자레인지 원격 감지는 낮이나 밤이나 작동하기 때문에 유리합니다. 구름 덮개를 관통할 수 있음 —가시 및 적외선 센서의 주요 제한 사항입니다.
위험 및 건강에 미치는 영향
전자레인지는 비이온화되어 있어 X선이나 자외선과 같은 직접적인 DNA 손상을 일으키지 않습니다. 그러나:
- 열 효과 :고강도 마이크로파는 조직을 가열하여 잠재적으로 화상이나 백내장을 유발할 수 있습니다.
- 직업적 노출 :레이더 및 산업용 마이크로파 장비는 차폐가 부적절할 경우 위험할 수 있습니다.
- 전자레인지 청각 효과 :펄스 마이크로파에 노출되면 어떤 사람들은 소리를 인지할 수도 있습니다.
전자레인지 안전:
- 제대로 차폐된 오븐은 누출을 방지합니다.
- 금속 물체는 오븐 내부에서 스파크나 아크를 일으킬 수 있습니다.
- 심장박동기는 더 이상 전자레인지의 영향을 크게 받지 않습니다.
발굴과 연구의 역사
마이크로파 복사에 대한 연구는 19세기 전자기학의 기초 연구로 거슬러 올라갑니다. Maxwell의 이론적 예측과 Hertz의 실험적 확인은 마이크로파를 전자기 스펙트럼의 일부로 인식하기 위한 토대를 마련했습니다. 20세기, 특히 제2차 세계 대전 중 기술의 발전으로 마이크로파 연구가 가속화되어 레이더, 통신 및 가전제품 분야의 혁신이 이루어졌습니다. 이러한 역사적 발전은 기초 과학과 실제 적용 사이의 상호 작용을 강조합니다.
- 제임스 클러크 맥스웰 (1864):전자기파의 이론적 기초.
- 하인리히 헤르츠 (1888):UHF 방사선을 포함한 EM 파동을 실험적으로 입증했습니다.
- 자가디시 찬드라 보스 (1894-1904):초기 마이크로파 전송의 선구자.
- 제2차 세계대전 :레이더 개발은 급속한 마이크로파 연구를 촉진했습니다.
- 전후 :전자레인지, 통신, 원격탐사 등의 도입
전자파 감지 및 측정
마이크로파 방사선은 주파수, 전력 및 용도에 맞춰진 다양한 장비를 사용하여 감지하고 정량화합니다.
탐지 방법
- 다이오드 감지기 (예:쇼트키 또는 터널 다이오드):약한 마이크로파 신호를 측정하는 데 사용됩니다.
- 볼로미터 :저항성 소자의 온도 변화를 통해 전력을 측정합니다.
- 스펙트럼 분석기 :마이크로파 주파수 성분과 강도를 실시간으로 표시합니다.
- 안테나 기반 센서 :레이더 시스템 및 통신 링크 테스트에 사용됩니다.
측정 단위
- 전력 :와트(W) 단위로 측정되며 일반적으로 감지 시스템의 경우 밀리와트(mW) 또는 마이크로와트(μW)로 측정됩니다.
- 전계 강도 :미터당 볼트(V/m)로 측정됩니다.
- 빈도 :헤르츠(Hz) 단위로 측정되며 일반적으로 마이크로파의 경우 GHz로 표시됩니다.
- 비흡수율(SAR) :조직의 생물학적 노출을 평가하는 데 사용되는 킬로그램당 와트(W/kg)로 표시됩니다.
FAQ 및 일반적인 오해
질문:전자레인지는 전파의 일종인가요?
답:그렇습니다. 전자레인지는 기술적으로 전파의 하위 집합이지만 용도와 동작이 다르기 때문에 별도의 영역으로 취급되는 경우가 많습니다.
Q:전자레인지가 암을 유발하나요?
A:아니요. 전자레인지는 비이온화되어 암을 유발하지 않습니다. 주요 위험은 열입니다.
질문:전자레인지 앞에 설 수 있나요?
A:네, 제대로 보호되어 있고 손상되지 않았다면 가능합니다. 누출은 최소화되며 안전한 범위 내에 있습니다.
질문:전자레인지는 음식을 요리할 수 있는데 전파는 왜 할 수 없나요?
A:전자레인지에는 물 분자와 공명하여 열을 발생시키는 주파수가 있습니다. 저주파 전파는 흡수되지 않고 통과합니다.
질문:휴대전화는 전자레인지를 사용하나요?
답:그렇습니다. 대부분의 셀룰러 네트워크는 마이크로파 주파수 범위(일반적으로 0.8~2.5GHz)에서 작동합니다.
참고자료
- 골드스미스, J.R.(1997). “레이더(마이크로파) 효과와 관련된 역학적 증거”. 환경 건강 관점 . 105(보충 6):1579~1587. doi:10.2307/3433674
- 히치콕, R. 티모시(2004). 무선 주파수 및 마이크로파 방사선 . 미국 산업위생협회 ISBN 978-1931504553.
- 존스, 그레이엄 A.; 레이어, 데이비드 H.; 오센코프스키, 토마스 G. (2013). 전국방송협회 엔지니어링 핸드북 (10판). 포컬프레스. ISBN 978-1136034107.
- 카르멜, 폴 R.; 콜레프, 가브리엘 D.; 카미사, 레이먼드 L. (1998). 전자기 및 마이크로파 공학 소개 . 존 와일리 앤 선즈. ISBN 9780471177814.
- 립먼, 리차드 M.; 트리파티, 브렌다 J.; Tripathi, Ramesh C. (1988). “전자레인지와 전리 방사선에 의해 유발되는 백내장”. 안과 설문조사 . 33 (3):206–207. doi:10.1016/0039-6257(88)90088-4
