토크(물리학):정의, 공식 및 응용

토크 힘이 물체를 회전시키는 방법을 설명하는 물리학 및 공학의 기본 개념입니다. 힘이 선형 가속을 발생시키는 것처럼 토크는 각가속도를 발생시킵니다. 토크는 단순 기계, 엔진, 로봇 공학, 생체 역학 및 회전 운동과 관련된 모든 시스템에서 중요한 역할을 합니다.

주요 사항:토크

토크 힘의 회전 등가물입니다.
축이나 피벗점을 중심으로 물체를 회전시키는 힘의 경향을 측정합니다.
토크 기호는 τ입니다. (그리스 문자 타우).
토크의 SI 단위는 뉴턴미터(N·m)입니다. .
토크는 힘의 크기에 따라 달라집니다. , 회전축으로부터의 거리 , 각도 힘이 가해지는 곳.
토크는 모멘트라고도 합니다. , 특히 엔지니어링 측면에서 그렇습니다.
정적이 있습니다. (각가속도를 유발하지 않음) 및 동적 (각가속도 유발) 토크.
토크 승수 레버, 기어 또는 유압 시스템을 사용하여 토크를 증폭시킵니다.
엔진 , 토크는 회전 동력 출력과 관련이 있으며 가속도에 영향을 미칩니다.
로봇공학 , 토크는 모터가 회전하거나 들어올릴 수 있는 부하의 양을 결정합니다.

토크란 무엇인가요?

토크 물체가 축을 중심으로 회전하게 하는 힘의 척도입니다. 크기와 방향을 모두 갖는 벡터량입니다. 토크는 단순히 밀거나 당기는 힘이 아니라 힘을 가하는 위치와 방법에 관한 것입니다.

정의 :

토크는 회전축으로부터 멀리 떨어진 곳에 가해지는 힘의 회전 효과입니다.

기호 :

토크의 표준 기호는 τ입니다. (타우).

SI 단위 :

토크의 SI 단위는 뉴턴미터(N·m)입니다. .
1N·m =1kg·m²/s²

토크 대 모멘트:동일한가요?

많은 상황에서 토크 그리고 순간 힘의 회전 효과도 같은 의미입니다. 그러나 차이점이 있습니다:

물리학 , '토크'는 일반적으로 회전력을 나타냅니다. 각가속도를 유발합니다.
엔지니어링 및 기계공학 , 순간이라는 용어 특히 정적 시스템에 자주 사용됩니다. .
'힘의 모멘트'는 더 넓은 용어이며 다양한 유형(예:굽힘 모멘트, 관성 모멘트)을 나타낼 수 있습니다.

어원과 역사 :

토크라는 단어 라틴어 torquere에서 유래 , '비틀다'라는 뜻입니다.
순간이라는 용어 모멘텀에서 비롯됩니다. , 레버리지 및 순환 영향력과의 역사적 연관성을 반영합니다.

토크 및 관련 물리량

토크와 상호작용하는 몇 가지 물리량이 있습니다:

수량 관계 강제(F )토크는 먼 거리에서 가해지는 힘에 의해 발생합니다. 레버 암(r )축에서 힘이 작용하는 지점까지의 거리각도(θ )힘 벡터와 레버 암 사이의 각도각 가속도(α )토크는 회전에 대한 뉴턴의 제2법칙을 통해 각가속도를 발생시킵니다. 관성 모멘트(I )회전 시스템의 경우 토크 =I × α

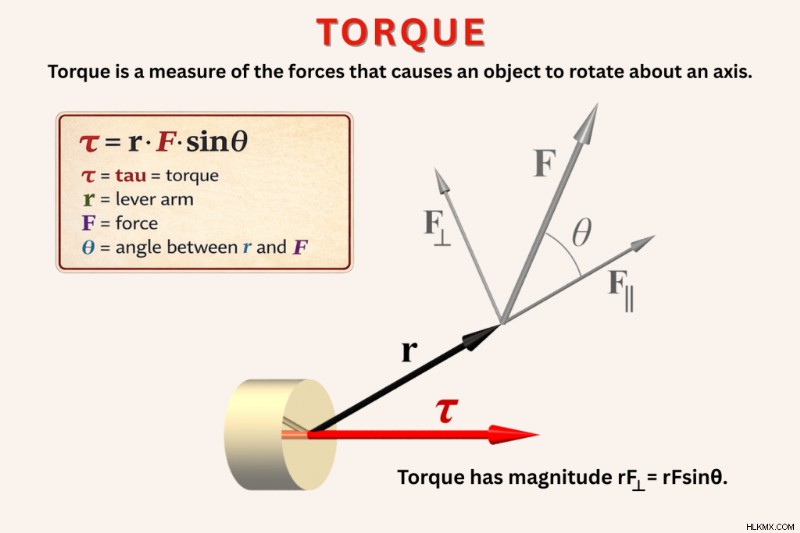

토크 공식 및 설명

토크의 일반 방정식은 다음과 같습니다.

τ=r⋅F⋅sin⁡(θ)\tau =r \cdot F \cdot \sin(\theta)

장소:

τ 토크입니다
r 레버 암(회전축에서 힘 적용 지점까지의 거리)입니다.
여 적용된 힘은
θ 힘 벡터와 레버 암 사이의 각도입니다

특수 사례

힘이 수직인 경우 레버 암에 대해 sin⁡(90°)=1\sin(90°) =1이므로 다음과 같습니다.
τ=r⋅F\tau =r \cdot F
힘이 축을 통해 적용되는 경우 , 토크가 없습니다 :
θ=0°⇒τ=0\theta =0° \오른쪽 화살표 \tau =0

물리학 문제의 예

문제 :사람은 렌치를 사용하여 0.3m 길이의 손잡이 끝에 50N의 힘을 가하여 볼트를 푼다. 힘은 핸들에 수직으로 적용됩니다. 토크는 얼마입니까?

해결책 :
τ=r⋅F⋅sin⁡(θ)\tau =r \cdot F \cdot \sin(\theta)τ=0.3 m×50 N×sin⁡(90°)\tau =0.3\ \text{m} \times 50\ \text{N} \times \sin(90^\circ)

τ =15N·m

답변 :15뉴턴미터의 토크.

정적 토크와 동적 토크

토크는 정적이거나 동적입니다 , 물체가 회전하는지 또는 제자리에 고정되어 있는지에 따라 다릅니다. 위치를 유지하거나 모션을 생성하는 것이 목표인 엔지니어링, 건설, 로봇공학, 물리학 실험에서는 차이점을 이해하는 것이 중요합니다.

유형 설명 예 정적 회전 평형을 유지합니다(동작 없음). 적용된 토크는 동일하고 반대되는 토크로 균형을 이루므로 회전이 발생하지 않습니다. 볼트에 렌치를 안정적으로 고정하거나 브래킷으로 선반을 지지합니다.동적 각가속도가 발생합니다. 토크의 불균형으로 인해 물체가 회전하고 각속도를 얻거나 잃습니다. 바퀴를 돌리거나 전동 드릴로 볼트를 조이거나 자동차를 가속합니다.

정적 토크 각운동을 일으키지 않는 토크를 말합니다. . 물체가 평형을 유지하는 방식으로 힘이 가해질 때 발생합니다. 물체가 회전하지 않더라도 토크는 여전히 존재합니다. 예를 들어, 문을 움직이지 않고 열어두려면 문 무게와 경첩 힘을 견디기 위한 정적 토크가 필요합니다.

동적 토크 , 반대로 개체가 각각 회전하거나 가속되도록 합니다. . 이는 엔진이 크랭크샤프트에 동력을 공급하거나, 체조선수가 회전하거나, 풍차 날이 바람에 따라 회전할 때 나타나는 토크입니다. 이는 에너지 전달, 운동, 회전 속도 변화와 관련이 있습니다.

토크 승수란 무엇입니까?

토크 승수 주어진 입력으로부터 토크 출력을 증가시키는 기계 장치 또는 배열입니다. 높은 토크가 필요하지만 입력 힘이 제한되어 있을 때 유용합니다.

토크 증폭 방법

레버 :레버 암을 늘리면 토크가 증가합니다(예:긴 렌치 사용).
기어 시스템 :기어 감속 시스템은 속도를 감소시키면서 출력 토크를 증가시킵니다.
유압 승수 :가압된 유체를 사용하여 증폭된 회전력을 전달합니다.
유성 기어 세트 :토크와 속도를 조정하는 도구와 차량에 흔히 사용됩니다.

엔진의 토크

엔진 토크 엔진이 크랭크샤프트에서 생성하는 회전력을 말합니다. 차량의 가속도에 직접적인 영향을 미칩니다. 및 견인 능력 .

주요 개념

더 높은 토크 =더 많은 회전력 =자동차를 움직일 때 더 강한 힘
마력 토크와 엔진 속도(RPM)에 따라 달라집니다.

마력=토크(lb-ft)×RPM5252\text{마력} =\frac{\text{토크(lb-ft)} \times \text{RPM}}{5252}

토크는 중저 RPM에서 가장 높습니다. 대부분의 연소 엔진에서
고성능 차량은 넓은 토크 곡선을 목표로 하는 경우가 많습니다. 유연성을 위해.

로봇공학의 토크

로봇 공학 , 토크는 관절을 회전하거나 팔다리를 움직이는 모터의 능력을 결정하는 데 매우 중요합니다.

애플리케이션

서보 모터 부하를 들어 올리는 데 필요한 토크를 기준으로 선택됩니다.
조인트 토크 움직임의 부드러움, 안정성 및 페이로드 처리에 영향을 미칩니다.
로봇에는 정확한 토크 제어가 필요한 경우가 많습니다. 부품에 과부하가 걸리거나 기계적 고장이 발생하는 것을 방지합니다.

토크는 역운동학에서도 역할을 합니다. , 포스 피드백 및 잡는 힘 로봇 조작기에서.

토크 및 회전 평형

물체가 회전 평형 상태에 있습니다. 작용하는 순 토크가 0일 때. 이 상태에서 물체는 전혀 회전하지 않거나 일정한 각속도로 회전합니다.
∑τ=0\sum \tau =0

이 원리는 교량, 들보, 시소와 같이 안정성이 목표인 정역학에서 매우 중요합니다.

토크의 벡터 특성

토크는 벡터량입니다. , 이는 크기와 방향이 모두 있음을 의미합니다. 토크 벡터의 방향은 힘의 방향과 위치 벡터(레버 암)에 따라 달라집니다.
τ⃗=r⃗×F⃗\vec{\tau} =\vec{r} \times \vec{F}

오른손 법칙을 사용하세요. 토크 방향을 찾으려면 r⃗\vec{r}을 따라 손가락을 가리키고 F⃗\vec{F} 방향으로 구부리면 엄지 손가락으로 토크 벡터 방향(평면 안팎)을 볼 수 있습니다.

토크 및 각운동량

토크는 시간 변화율입니다. 각운동량:
τ⃗=dL⃗dt\vec{\tau} =\frac{d\vec{L}}{dt}

여기서 L⃗\vec{L}은 각운동량입니다. 이는 뉴턴 제2법칙의 회전 유사체를 형성합니다. 외부 토크가 없으면 각운동량은 보존 상태로 유지됩니다. .

토크의 생물학적 응용

토크는 인간 움직임의 기본입니다. . 근육은 관절에서 멀리 떨어진 뼈에 힘을 가하여 회전 동작을 만듭니다.

예:

이두근 팔꿈치 관절 주위에 토크를 생성합니다.
대퇴사두근 무릎을 펴기 위해 토크를 생성합니다.
관절 토크를 계산하면 스포츠 훈련 및 부상 예방에 도움이 됩니다.

토크 측정

몇 가지 일반적인 도구는 토크를 측정합니다.

토크 렌치 :볼트 및 기계식 패스너에 적용된 토크를 측정합니다.
동력계 :엔진의 토크와 출력을 측정합니다.
스트레인 게이지 :회전하는 부품의 작은 변형을 감지합니다.
회전식 토크 센서 :실시간으로 토크를 모니터링하기 위해 로봇 공학 및 기계에 사용됩니다.

간단한 기계의 토크

많은 단순 기계는 토크에 의존하여 힘을 높이거나 기계적 이점을 얻습니다.

예:

레버 피벗 주위에 토크를 사용합니다.
기어 조정 가능한 속도 비율로 토크를 전달합니다.
도르래 리프팅 시스템에 힘의 방향을 바꾸고 토크를 분배합니다.
휠 및 축 시스템은 도구와 차량의 토크를 동작으로 변환합니다.

단위 변환 및 비SI 단위

단위 N·m 단위 일반적인 용도 파운드피트(lb·ft) 1lb·ft ≒ 1.3558 N·m자동차 산업(미국)인치-파운드(in·lb) 1인치·파운드 ≒ 0.113 N·m기계식 패스너다인센티미터 1 dyn·cm =10⁻⁷ N·m물리 및 소규모 시스템

특히 안전이 중요한 응용 분야에서 지나치게 조이거나 부족하게 조이는 것을 방지하려면 올바른 장치를 사용하십시오.

토크에 대한 일반적인 오해

토크와 힘은 동일합니다 :토크로 인해 회전이 발생합니다. 힘은 선형 운동을 유발합니다.
레버가 길수록 항상 더 많은 토크가 제공됩니다. :레버암에 수직으로 힘이 가해지는 경우에만 해당.
빠른 속도는 높은 토크를 의미합니다 :토크는 속도가 아닌 각가속도를 유발합니다.
엔진만이 토크를 생성합니다 :피벗으로부터 멀리 떨어진 곳에 힘이 가해지면 토크가 발생합니다.
토크는 항상 양수입니다 :토크는 방향에 따라 양수일 수도 있고 음수일 수도 있습니다.

토크에 관한 FAQ

질문:토크는 벡터인가요, 스칼라인가요?
A:토크는 크기와 방향을 모두 갖는 벡터입니다.

Q:토크가 음수가 될 수 있나요?
답:그렇습니다. 시계 방향 토크는 일반적으로 음수이고, 시계 반대 방향은 양수입니다.

Q:순 토크란 무엇인가요?
A:시스템에 작용하는 모든 토크의 총합입니다. 순 토크 =0이면 각가속도가 없습니다.

Q:토크는 작업과 어떻게 다릅니까?
A:토크로 인해 회전이 발생합니다. 일은 에너지 전달이다. 토크 × 각도 =회전 시스템에서 작동합니다.

Q:토크는 어떻게 측정되나요?
A:응용 분야에 따라 토크 렌치, 동력계, 스트레인 게이지 또는 센서를 사용합니다.

참고자료 및 추가 자료

클레프너, 다니엘; 콜렌코프, 로버트(1973). 역학 소개 . 맥그로힐. ISBN 9780070350489.
기사, 랜달; 존스, 브라이언; 필드, 스튜어트(2016). 대학 물리학:전략적 접근(3차 기술 업데이트 에디션). 보스턴:피어슨. ISBN 9780134143323.
쿠마르, 시티즈; 사부르, 셀랄; 사힌, 페라트(2021). “산업 환경에서의 인간-로봇 협업 조사:인식, 지능 및 규정 준수”. 시스템, 인간, 사이버네틱스에 대한 IEEE 트랜잭션:시스템 . 51:280-297. doi:10.1109/TSMC.2020.3041231
Serway, R.A.; Jewett, J. W. Jr.(2003). 과학자 및 엔지니어를 위한 물리학 (6판). 브룩스 콜. ISBN 0-534-40842-7.
티플러, 폴(2004). 과학자 및 엔지니어를 위한 물리학:역학, 진동 및 파동, 열역학 (5판). W. H. 프리먼. ISBN 0-7167-0809-4.
