반도체 전기 전도성이 도체와 절연체 사이에 있고 결정적으로 제어 가능한 재료입니다. 이러한 제어 가능성은 재료의 전자 구조, 특히 점유된 전자 상태와 비어 있는 전자 상태를 분리하는 작은 에너지 밴드 갭의 존재로 인해 발생합니다. 과학자와 엔지니어는 도핑을 통해 온도, 빛 노출, 전기장 또는 화학적 조성을 조정함으로써 전하가 반도체를 통해 흐르는 방식을 조절합니다. 이러한 특성으로 인해 반도체는 현대 전자 제품의 기초 재료가 되었으며, 트랜지스터, 집적 회로, 태양 전지, 발광 다이오드, 센서 및 현대 사회를 뒷받침하는 수많은 기타 기술을 가능하게 했습니다.
주요 시사점:반도체
- 반도체는 특정하고 제어 가능한 조건에서만 전기를 전도합니다.
- 그들의 행동은 양자역학과 에너지 밴드 이론을 사용하여 설명됩니다.
- 전류는 전자와 정공에 의해 전달됩니다.
- 도핑은 전도성을 제어하기 위해 신중하게 선택된 불순물을 도입합니다.
- 원소 반도체는 주기율표의 준금속 경계 근처에 있습니다.
- 반도체는 스위칭, 증폭, 감지 및 에너지 변환을 가능하게 합니다.
반도체란 무엇인가요?
반도체는 전기 전도성이 금속과 절연체(비금속)의 중간 정도인 고체 물질입니다. 금속에서는 많은 전자가 항상 자유롭게 움직이기 때문에 전도성이 높습니다. 절연체에서는 전자가 원자와 단단히 결합되어 쉽게 움직일 수 없으므로 전류가 흐르지 않습니다. 반도체는 중간 지점을 차지합니다. 일반적인 조건에서는 대부분의 전자가 묶여 있지만 적당한 양의 에너지로 일부 전자를 자유롭게 전하를 운반할 수 있습니다.
반도체를 정의하는 특성은 단순히 중간 전도성이 아니라 조정 가능성입니다. . 반도체는 어떤 상황에서는 거의 절연체처럼 행동하고 다른 상황에서는 도체처럼 행동합니다. 전류 흐름 시기와 방법을 제어하는 이러한 능력으로 인해 전자 스위칭, 논리 연산 및 신호 증폭이 가능해졌습니다.
반도체의 역사
특정 물질의 비정상적인 전기적 거동에 대한 관찰은 19세기 후반으로 거슬러 올라갑니다. 셀레늄 및 산화구리와 같은 물질은 한 방향에서 다른 방향보다 전기를 더 잘 전도하는 것으로 밝혀졌는데, 이 현상은 나중에 정류라고 불립니다. 이러한 효과는 완전한 이론적 설명이 존재하기 오래 전에 초기 광 센서와 무선 탐지기에서 활용되었습니다.
반도체의 이론적 기반은 20세기 초 양자역학과 고체물리학의 발전과 함께 등장했습니다. 과학자들은 고체의 전자가 별개의 원자 에너지 준위를 차지하지 않고 대신 밴드라고 불리는 허용된 에너지 범위를 채운다는 것을 알게 되었습니다. 이 통찰은 왜 일부 물질은 쉽게 전기를 전도하고, 다른 물질은 전혀 전기를 전도하지 않으며, 몇몇 물질은 특정 조건에서만 전기를 전도하는지 설명했습니다.
1947년 트랜지스터의 발명과 함께 중요한 기술적 전환점이 발생했습니다. 트랜지스터는 반도체가 증폭기 및 스위치로서 진공관을 대체하여 크기, 신뢰성 및 에너지 효율성을 획기적으로 향상시킬 수 있음을 보여주었습니다. 이 획기적인 발전은 현대 전자공학의 토대를 마련했습니다.
그 후 수십 년 동안 정제, 결정 성장 및 미세 가공의 발전으로 집적 회로가 개발되어 단일 재료에 많은 트랜지스터를 제작할 수 있게 되었습니다. 지속적인 확장과 개선을 통해 오늘날 컴퓨터, 스마트폰, 통신 네트워크를 구동하는 마이크로프로세서와 메모리 장치가 탄생했습니다.
반도체 연구는 소형화, 열 관리, 전력 효율성, 광전자공학 및 양자 기술과 관련된 문제를 해결하면서 계속 발전하고 있습니다.
주요 인물 및 사건의 선정된 타임라인
- 1873년 :셀레늄에서 광전도성이 관찰됨
- 1900년대 초반 :무선 기술에 사용되는 수정 정류기
- 1930년대 :에너지 밴드 이론의 발전
- 1947년 :최초의 작동 트랜지스터 시연
- 1958년 :집적회로 발명
- 1970년대~현재 :반도체 소자의 급속한 스케일링과 마이크로일렉트로닉스의 부상
반도체재료
반도체 재료는 유사한 전자적 거동으로 통합된 다양한 종류의 고체를 형성합니다. 그것들은 원소, 화합물 또는 유기일 수 있습니다. 이들의 특성은 원자 결합과 결정 구조에 크게 좌우됩니다.
원소반도체와 주기율표
원소 반도체는 원자 구조가 반도체 동작으로 이어지는 단일 원소 재료입니다. 그들은 종종 준금속 영역이라고 불리는 주기율표의 금속과 비금속 사이의 경계 근처에 있습니다. 이 영역의 원자는 금속만큼 쉽게 전자를 포기하지도 않고 비금속만큼 전자를 단단히 붙잡지도 않습니다. 대신, 그들은 이웃한 원자들 사이에서 전자가 공유되는 확장된 공유 네트워크를 형성합니다.
- 실리콘
실리콘은 현대 기술에서 가장 중요한 반도체이다. 각 실리콘 원자는 제어된 전자 운동을 허용하는 견고한 결정 격자에서 4개의 공유 결합을 형성합니다. - 게르마늄
게르마늄은 결합 구조가 유사하지만 밴드 갭이 더 작기 때문에 고속 및 적외선 응용 분야에 유용합니다.
화합물 반도체
화합물 반도체는 전자 특성을 조정하기 위해 주기율표의 서로 다른 그룹에서 선택되는 두 개 이상의 원소로 구성됩니다.
- 갈륨비소
갈륨비소는 실리콘보다 전자 이동도가 더 높으며 고주파 전자공학 및 광전자공학에 널리 사용됩니다. - 탄화규소
탄화규소는 고온 및 전압에서 안정적으로 작동하므로 전력 전자 장치에 유용합니다. - 카드뮴 텔루라이드
카드뮴 텔루라이드는 일반적으로 박막 태양전지에 사용됩니다.
유기 반도체
유기 반도체는 비편재화된 분자 궤도를 통해 전하 수송이 일어나는 탄소 기반 분자 또는 폴리머입니다. 이는 일반적으로 무기 반도체보다 성능이 낮지만 유연한 디스플레이, 유기 LED 및 경량 전자 장치를 가능하게 합니다.
반도체의 기본특성
반도체는 도체 및 절연체와 구별되고 장치에서 작동하는 방식을 결정하는 일련의 특징적인 속성을 공유합니다.
에너지 밴드 구조
결정에서는 허용된 전자 에너지가 띠를 형성합니다. 밸런스 밴드 원자에 결합된 전자를 포함하고 전도대 결정을 통해 자유롭게 이동할 수 있는 전자를 포함합니다. 밴드 갭 이러한 띠를 분리하는 양은 반도체에서 전자가 일반적인 조건에서 교차할 수 있을 만큼 작지만, 지속적인 전도를 방지할 만큼 충분히 큽니다.
온도 의존성
온도가 증가함에 따라 더 많은 전자가 밴드 갭을 통과할 만큼 충분한 에너지를 얻습니다. 이로 인해 대부분의 금속과 반대되는 온도 상승으로 전도성이 증가합니다.
충전 캐리어
반도체의 전류는 전자에 의해 전달됩니다. 전도대와 구멍 밸런스 밴드에서. 구멍은 누락된 전자를 나타내며 양전하를 띤 운반체처럼 행동합니다.
광학 감도
전자는 빛에 의해 밴드 갭을 넘어 여기될 수 있기 때문에 반도체는 조명에 강하게 반응합니다. 이 속성은 광검출기, 카메라, 태양전지를 가능하게 합니다.
반도체의 종류
반도체는 순도, 구성, 전자적 특성을 기준으로 분류됩니다.
본질 반도체
진성 반도체는 의도적인 불순물이 없는 화학적으로 순수한 물질입니다. 전도성은 열에 의해 생성된 전자-정공 쌍에서만 발생하며 실온에서는 상대적으로 낮습니다.
외부 반도체

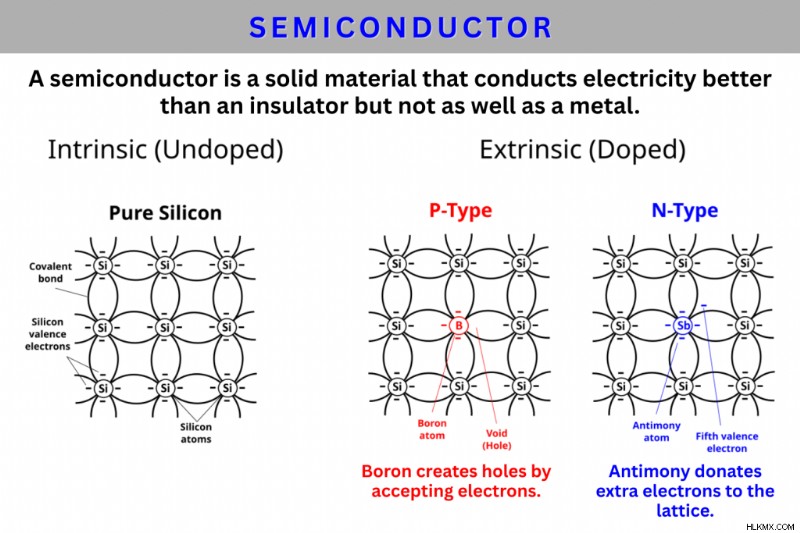

외부 반도체에는 도펀트라고 불리는 소량의 신중하게 제어된 양의 불순물 원자가 포함되어 있습니다. . 이러한 불순물은 추가 전하 캐리어를 도입하고 전도도를 극적으로 증가시킵니다.
n형 반도체
n형 반도체는 호스트 물질보다 원자가 전자가 더 많은 원자로 도핑됩니다. 이러한 도펀트는 전도대에 추가 전자를 기증하여 전자를 다수 캐리어로 만듭니다.
p형 반도체
p형 반도체는 호스트 물질보다 원자가 전자가 적은 원자로 도핑됩니다. 이러한 도펀트는 가전자대에 정공을 생성하여 정공을 다수 캐리어로 만듭니다.
와이드 밴드 갭 반도체
와이드 밴드 갭 반도체는 실리콘이나 게르마늄보다 밴드 갭이 더 큽니다. 이 제품은 고전력, 고주파수 및 고온 애플리케이션에 매우 적합합니다.
반도체 소재 준비
반도체는 뛰어난 순도와 구조적 정밀도를 요구합니다. 미량의 불순물이라도 전기적 동작에 큰 영향을 미칠 수 있습니다.
준비 과정에는 일반적으로 원자재를 매우 높은 순도로 정제하고, 단결정 잉곳을 성장시키고, 이를 웨이퍼로 자르고, 조절된 양으로 도펀트를 도입하는 과정이 포함됩니다. 고급 제조 기술을 사용하여 웨이퍼에 미세한 구조를 패턴화하여 기능성 장치를 만듭니다.
반도체의 작동 원리
반도체가 어떻게 작동하는지 이해하려면 원자 구조, 양자역학 및 전하 수송을 연결해야 합니다.
에너지 밴드와 전자 운동
원자가 결정에 결합하면 원자 궤도가 겹쳐서 연속적인 에너지 밴드를 형성합니다. 전자가 가전자대를 점유하는지 전도대를 점유하는지에 따라 전류가 흐르는지 여부가 결정됩니다.
전하 생성 및 재조합
전자는 열 에너지나 빛에 의해 전도대로 여기되어 구멍을 남길 수 있습니다. 전자가 정공과 재결합하면 에너지가 열이나 빛으로 방출됩니다. 생성과 재결합 사이의 균형이 전도성과 빛 방출을 제어합니다.
도핑과 도펀트의 역할
도핑은 결정 격자의 작은 부분의 원자를 다른 원소로 대체하는 것을 포함합니다. 도펀트 호스트 재료에 대한 원자가 전자 수와 구조를 방해하지 않고 격자에 들어갈 수 있는 능력을 기준으로 선택됩니다. 예를 들어, 실리콘에 5가 전자 원자를 추가하면 추가 전자가 유입되고, 3가 전자 원자를 추가하면 정공이 생성됩니다. 도펀트를 사용하면 엔지니어는 예측 가능한 전기적 동작을 갖는 재료를 설계할 수 있습니다.
p-n 접합
p형 영역과 n형 영역이 접촉하면 이동통신사가 부족한 공핍 영역이 형성됩니다. 이 접합은 전류가 한 방향으로 우선적으로 흐르도록 하며 다이오드, 트랜지스터 및 집적 회로의 기초를 형성합니다.
에너지 전달:광자와 포논
반도체 내에서 전하 운반체가 이동하고 재결합할 때 에너지 전달에는 전류뿐 아니라 빛과 열도 포함됩니다. 이러한 에너지 전달 과정에는 광자가 포함됩니다. 및 음성자 , 이는 반도체 장치의 발광, 발열 및 효율 한계를 이해하는 데 핵심입니다.
전도대의 전자가 원자가대의 정공과 재결합할 때 두 상태 사이의 에너지 차이가 방출되어야 합니다. 일부 반도체에서는 이 에너지가 광자로 직접 방출됩니다. , 전자기 방사선의 양자. 이 공정은 발광 다이오드 및 레이저 다이오드와 같은 장치에서 빛을 생성합니다. 방출되는 빛의 파장(및 색상)은 주로 반도체의 밴드 갭 에너지에 의해 결정됩니다.
간접 밴드 갭 반도체에서는 전자와 정공의 운동량과 에너지가 다르기 때문에 광자 방출만으로는 전자-정공 재결합이 일어날 수 없습니다. 운동량을 보존하려면 재결합 과정에 포논이 포함되어야 합니다. , 격자 진동의 양자. 포논을 이용한 재결합은 대부분의 에너지를 빛이 아닌 열로 방출하는데, 이는 실리콘과 같은 물질이 비효율적인 발광체인 이유를 설명합니다.
포논은 또한 반도체 동작에서 더 광범위한 역할을 합니다. 전하 캐리어와 격자 진동 사이의 상호 작용은 캐리어 이동성을 제한하고 전기 저항에 기여합니다. 포논으로 전달되는 에너지는 열로 나타나므로 열 관리는 반도체 장치 설계 및 작동에 있어 근본적인 고려 사항이 됩니다.
직접 및 간접 밴드 갭 반도체
직접 밴드 갭 반도체에서는 전도대의 최소 에너지가 운동량 공간의 원자가대의 최대 에너지와 일치합니다. 이를 통해 전자가 정공과 재결합하여 효율적으로 빛을 방출할 수 있습니다.
간접 밴드 갭 반도체에서는 전도대 최소값과 가전자대 최대값이 서로 다른 운동량에서 발생합니다. 재결합에는 추가적인 상호작용이 필요하므로 발광이 비효율적입니다. 이러한 구별은 갈륨 비소와 같은 물질이 왜 사용되는지 설명합니다. LED와 레이저에 사용되는 반면 실리콘 그렇지 않습니다.
p-n 접합으로 제작된 반도체 장치
p-n 접합은 많은 반도체 장치의 구성 요소입니다.
- 다이오드 전류가 한 방향으로 흐르도록 허용합니다.
- 양극성 접합 트랜지스터 전기 신호를 증폭하거나 전환합니다.
- 전계 효과 트랜지스터 전기장을 사용하여 전류를 제어합니다.
- 태양전지 및 포토다이오드 빛을 전기 신호로 변환합니다.
많은 중요한 전자 부품은 p-n 접합 및 관련 구조를 사용하여 제작됩니다.
순도가 중요한 이유:결함과 실제 결정
실제 크리스탈은 완벽하지 않습니다. 누락된 원자, 전위 및 의도하지 않은 불순물과 같은 결함은 전하 캐리어를 가두거나 재결합을 향상시킵니다. 반도체 장치는 정밀한 캐리어 제어에 의존하기 때문에 수십억 개 중 하나의 의도하지 않은 불순물 원자라도 성능에 영향을 미칠 수 있습니다. 이러한 민감성은 반도체 제조가 복잡하고 비용이 많이 드는 이유를 설명합니다.
캐리어 이동성과 전기 전도성
전기 전도도는 캐리어 농도뿐만 아니라 이동성에 따라 달라집니다. , 캐리어가 격자를 통해 얼마나 쉽게 이동하는지를 측정합니다. 이동성은 격자 진동, 불순물 및 결함에 따라 달라집니다. 이동성이 높은 소재로 인해 장치 작동 속도가 빨라집니다.
도체 및 절연체와의 비교
도체는 중첩되는 에너지 밴드와 풍부한 자유 전자를 가지고 있습니다. 절연체는 캐리어 생성을 방지하는 큰 밴드 갭을 가지고 있습니다. 반도체는 제어된 전도를 가능하게 하는 적당한 밴드 갭을 통해 이러한 극단 사이에 속합니다.
반도체의 응용
반도체는 정밀한 전기 제어가 가능하기 때문에 다양한 산업 분야에 응용됩니다.
- 전자제품 및 컴퓨팅 :논리 회로, 프로세서, 메모리 및 집적 회로는 반도체 스위칭 동작에 의존합니다.
- 에너지 변환 및 전력 전자 :태양전지는 빛을 전기로 변환하고, 전력 반도체는 전기 시스템의 전압과 전류를 조절합니다.
- 조명 및 디스플레이 :발광 다이오드와 레이저 다이오드는 효율적이고 제어 가능한 빛을 제공합니다.
- 커뮤니케이션: 반도체는 무선 송신기, 수신기, 광섬유 시스템 및 위성 전자 장치를 가능하게 합니다.
- 의학 및 과학 기기 :반도체 센서 및 검출기는 이미징, 진단 및 분석 장비에서 널리 사용됩니다.
반도체에 대한 일반적인 오해
- 반도체는 금속과 절연체 사이의 중간에서 전도됩니다.
전도성은 중간 수준이지만 중요한 차이점은 전도성이 제어 가능하다는 점입니다. . 온도, 빛, 도핑에 따라 수십 배로 달라질 수 있습니다. - 구멍은 전자와 같은 물리적 입자입니다.
구멍은 실제 입자가 아닙니다. 이는 가전자대에 전자가 없음을 나타내며 다른 전자가 이를 채우기 위해 이동하기 때문에 양전하를 띤 캐리어처럼 동작합니다. - 도핑은 물질에 자유 전자를 추가할 뿐입니다.
도핑은 전자를 제공하거나(n형) 전자를 받아들여 정공(p형)을 생성하는 불순물 원자를 도입합니다. 과잉 전자를 추가하는 것뿐만 아니라 밴드 구조와 캐리어 농도를 변경합니다. - 반도체는 항상 단단하고 결정체입니다.
대부분의 반도체는 결정성 고체이지만 비정질 반도체(예:a-Si), 다결정 필름, 유기 반도체도 있으며 일부는 액체 또는 유연한 형태로 존재합니다. - 실리콘은 빛을 방출하기 때문에 LED에 유용합니다.
실리콘은 간접적인 밴드 갭을 가지고 있는데, 이는 대부분의 전자-정공 재결합이 빛이 아닌 열을 발생시킨다는 것을 의미합니다. 갈륨비소와 같은 직접 밴드갭 재료는 효율적인 빛 방출을 제공합니다. - p-n 접합은 항상 전기를 전도합니다.
p-n 접합은 순방향 바이어스에서만 전도됩니다. 역방향 바이어스에서는 고장이 발생할 때까지 전류 흐름을 차단합니다. 이러한 단방향 동작은 다이오드와 정류기에 필수적입니다.
자주 묻는 질문
현대 전자제품에 반도체가 필수적인 이유는 무엇인가요?
이를 통해 전류를 정밀하게 전환, 증폭 및 제어할 수 있습니다.
반도체는 금속인가요, 비금속인가요?
이들은 둘 다와 구별되며 종종 주기율표의 준금속 경계 근처에 위치합니다.
반도체 관련 작업을 수행하는 엔지니어는 어떤 유형인가요?
전기공학자, 재료공학자, 화학공학자, 응용물리학자, 반도체 공정공학자
반도체가 빛을 낼 수 있나요?
그렇습니다. 전자-정공 재결합은 에너지를 광자로 방출할 수 있습니다.
용어집
밴드 갭: 가전자대(전자로 채워져 있음)와 전도대(전자가 자유롭게 이동할 수 있는 곳) 사이의 에너지 차이입니다. 물질이 도체, 절연체, 반도체인지 여부를 결정합니다.
캐리어 이동성: 전기장에 노출되었을 때 전자나 정공이 물질을 통해 얼마나 빨리 이동할 수 있는지를 측정한 것입니다.
요금 이동통신사: 물질을 통해 전하를 운반하는 입자(전자 또는 정공).
전도대: 전자가 자유롭게 움직이고 전류를 전도할 수 있는 고체의 에너지 준위 범위입니다.
결정 격자: 실리콘과 같은 고체 물질의 규칙적이고 반복적인 원자 구조입니다. 격자 결함은 전도성과 캐리어 동작에 영향을 미칠 수 있습니다.
직접 밴드 갭: 전자가 정공과 직접 재결합하여 광자를 효율적으로 방출할 수 있는 밴드 구조입니다(LED 및 레이저에 적합).
도펀트: 추가 전자(n형) 또는 정공(p형)을 생성하기 위해 반도체에 도입된 불순물 원자입니다. 일반적인 도펀트에는 인, 붕소, 안티몬이 포함됩니다.
도핑: 반도체에 의도적으로 불순물 원자를 첨가하여 전자나 정공의 수를 늘려 전기적 특성을 변경하는 과정입니다.
전자: 음전하를 띤 아원자 입자. 반도체에서 전자는 전도대로 이동하여 이동 전하 운반체 역할을 할 수 있습니다.
외부 반도체: 도펀트에 의해 도입된 전자나 정공을 사용하여 전도성을 지닌 도핑된 반도체입니다.
구멍: 가전자대에 전자가 없음을 나타내는 개념적 양전하. 정공은 반도체에서 이동성 양전하 운반체 역할을 합니다.
간접 밴드 갭: 전자-정공 재결합이 포논의 개입을 필요로 하여 광자 방출을 비효율적으로 만드는 밴드 구조입니다(예:실리콘).
고유 반도체: 의도적인 도핑이 전혀 없는 순수 반도체 소재입니다. 전기 전도는 열에 의해 생성된 전자-정공 쌍에서 발생합니다.
n형 반도체: 전도대에 여분의 전자를 공급하여 전자를 대부분의 전하 운반자로 만드는 공여 원자로 도핑된 반도체입니다.
p-n 접합: p형 반도체와 n형 반도체 사이에 경계가 형성됩니다. 전류가 한 방향으로 흐르도록 하며 많은 전자 장치의 기초가 됩니다.
p형 반도체: 가전자대에 정공을 생성하는 억셉터 원자로 도핑된 반도체로 정공을 대부분의 전하 운반체로 만듭니다.
음성자: 격자 진동의 양(기계적 에너지). 간접 밴드 갭 반도체에서 포논은 운동량을 보존하여 전자-정공 재결합을 돕습니다.
광자: 전자기 복사(빛)의 양. 직접 밴드갭 반도체에서 전자-정공 재결합 중에 방출됩니다.
재조합: 전자가 전도대에서 원자가대의 정공으로 떨어져 에너지를 빛이나 열로 방출하는 과정입니다.
반도체: 도체와 절연체 사이의 전기 전도성을 가지며 온도, 빛, 전기장 또는 도핑에 의해 전도성을 제어할 수 있는 물질입니다.
밸런스 밴드: 원자에 묶여 있고 전기를 자유롭게 전도할 수 없는 전자로 가득 찬 에너지 준위의 범위입니다.
