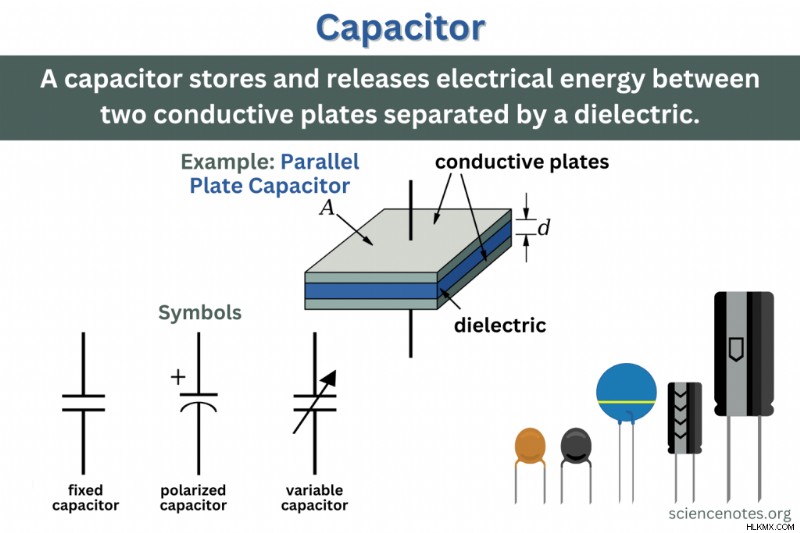

커패시터 전기장에 에너지를 저장하는 전기 부품입니다. 유전체로 알려진 절연 물질로 분리된 두 개의 도체로 구성된 수동 장치입니다. 도체 전체에 전압이 가해지면 유전체 전체에 전기장이 발생하여 도체에 양전하와 음전하가 축적됩니다. 이렇게 저장된 에너지는 필요할 때 방출되므로 커패시터는 다양한 전자 회로의 필수 구성 요소가 됩니다.
축전기 작동 원리
커패시터가 전원에 연결되면 전자는 도체 중 하나(음극판)에 축적되고 다른 도체(양극판)에서는 전자가 제거됩니다. 이는 플레이트 전체에 전위차(전압)를 생성하고 플레이트 사이의 유전 물질에 전기장을 설정합니다. 커패시터는 플레이트 전체의 전압이 전원 전압과 같아질 때까지 계속 충전됩니다.
커패시터가 완전히 충전되고 플레이트의 전압이 전원 전압과 동일해지면 다음과 같은 현상이 발생합니다.
- 현재 흐름이 중단됨 :직류(DC) 회로에서는 커패시터가 개방 회로처럼 작동하기 때문에 전류 흐름이 효과적으로 중지됩니다. 커패시터 판 사이의 전기장은 적용된 전압에 따라 최대 값입니다. 더 이상 전하 이동이 발생하지 않습니다.
- 저장 에너지 :커패시터에 저장된 에너지는 방전할 수 있는 회로에 연결될 때까지 유지됩니다. 커패시터에 저장된 에너지(𝐸)는 다음과 같습니다. 𝐸 =½CV 2, 여기서 C 는 커패시턴스이고 𝑉는 커패시터 양단의 전압입니다.
- 전위차 유지 :커패시터는 전원의 전압과 동일한 플레이트 전체의 전위차를 유지합니다. 이 전위차는 커패시터가 다른 회로 요소에 연결될 때 접근 가능합니다.
- 퇴원 :전하가 이동할 수 있는 경로가 있는 경우(예:커패시터에 저항기를 연결하여) 커패시터가 방전을 시작합니다. 방전 과정으로 인해 회로에 전류가 흐릅니다. 커패시터 양단의 전압은 0에 도달할 때까지 시간이 지남에 따라 감소하며, 이 시점에서 커패시터는 완전히 방전됩니다.
축전기의 종류와 용도
다양한 유형의 커패시터가 있으며 각각 고유한 특성과 용도를 가지고 있습니다.
- 세라믹 커패시터 :세라믹 소재로 제작된 이 커패시터는 안정성, 신뢰성 및 광범위한 정전 용량 값으로 인해 전자 회로에 유용합니다. 세라믹 커패시터는 필터링 및 타이밍 애플리케이션에 일반적으로 사용됩니다.
- 전해 커패시터 :이 커패시터는 더 높은 정전용량 값을 달성하기 위해 전해질을 사용합니다. 양극화되어 있어 양극 리드와 음극 리드가 있음을 의미합니다. 전해 커패시터는 필터링 및 평활화를 위해 전원 공급 회로에 사용됩니다.
- 탄탈륨 커패시터 :전해 콘덴서와 유사하지만 양극에 탄탈륨을 사용하는 이 콘덴서는 작은 패키지에 높은 정전 용량을 제공합니다. 탄탈륨 커패시터는 스마트폰, 컴퓨터 등 안정적이고 신뢰할 수 있는 성능이 필요한 상황에 적합합니다.
- 필름 콘덴서 :얇은 플라스틱 필름을 유전체로 사용하여 정밀도와 안정성이 높은 커패시터입니다. 오디오 및 고주파 애플리케이션에 유용합니다.
- 슈퍼커패시터 :울트라커패시터라고도 알려져 있으며 정전용량 값이 매우 높습니다. 슈퍼커패시터는 회생 제동 시스템 및 백업 전원 공급 장치와 같이 빠른 충전 및 방전 주기가 필요한 애플리케이션에 사용됩니다.
축전기의 안전과 위험성
커패시터는 상당한 양의 에너지를 저장하기 때문에 잠재적으로 위험합니다. 충전된 커패시터를 단락시키거나 잘못 취급하면 급격한 방전이 발생하여 스파크, 화상 또는 감전이 발생할 수 있습니다. 극단적인 경우에는 대형 축전기가 잠재적으로 치명적인 충격을 가할 수 있습니다.
커패시터 대 배터리
축전기와 배터리 모두 전기 에너지를 저장하지만 근본적으로 다른 방식으로 저장합니다.
- 커패시터 전기장에 에너지를 저장하고 매우 빠르게 에너지를 방출합니다. 빠른 충전 및 방전 주기가 필요한 애플리케이션에 유용합니다.
- 배터리 에너지를 화학적으로 저장하고 더 천천히 방출합니다. 이는 장기간에 걸쳐 꾸준한 에너지 공급을 제공하는 데 유용합니다.
배터리에 커패시터 연결
커패시터를 배터리에 연결하면 커패시터 충전이 시작됩니다. 전자는 배터리의 음극 단자에서 커패시터의 한 판으로, 다른 판에서 배터리의 양극 단자로 흐릅니다. 이 과정은 커패시터 양단의 전압이 배터리 전압과 같아질 때까지 계속됩니다. 완전히 충전되면 전류 흐름이 멈추고 커패시터는 방전될 때까지 전하를 유지합니다.
AC 및 DC가 포함된 커패시터
커패시터는 직류 상황인지 교류 상황인지에 따라 다르게 동작합니다.
- 직류(DC) :DC 소스에 연결되면 커패시터는 소스 전압까지 충전된 다음 개방 회로로 작동합니다. 이는 추가 DC 전류를 차단합니다.
- 교류(AC) :AC를 사용하면 커패시터 양단의 전압이 지속적으로 변합니다. 커패시터는 주기적으로 충전 및 방전됩니다. 이로 인해 커패시터를 통해 AC 전류가 흐르게 되며, 커패시터는 AC 신호의 주파수에 따라 어느 정도 AC의 흐름을 방해하는 반응성 구성 요소로 작용합니다.
커패시터의 역사
커패시터의 개념은 18세기로 거슬러 올라갑니다. 1745년에 Ewald Georg von Kleist는 고전압 정전기 발생기를 휴대용 유리병에 담긴 물에 연결하면 전하를 저장할 수 있다는 사실을 발견했습니다. 독립적으로 Leyden University의 Pieter van Musschenbroek도 같은 시기에 유사한 장치를 개발했습니다. 이 장치는 라이덴병(Leyden jar)으로 알려지게 되었습니다. 이 초기 커패시터는 전기 실험을 수행하는 데 사용되었으며 현대 커패시터 개발의 기반을 마련했습니다.
커패시턴스
커패시턴스는 플레이트 전체에 걸쳐 단위 전압당 전하를 저장하는 커패시터의 능력입니다. 용량 공식은 다음과 같습니다:
𝐶=𝑄 / 𝑉
여기서:
- 𝐶는 패럿(F) 단위의 정전용량입니다.
- 𝑄는 쿨롱(C) 단위의 전하량입니다.
- 𝑉은 전압(V)입니다.
정전용량 측정 단위
용량의 단위는 마이클 패러데이(Michael Faraday)의 이름을 딴 패러드(F)입니다. 패럿은 볼트당 1쿨롱과 같습니다. 패럿의 크기가 크기 때문에 커패시터는 일반적으로 마이크로패럿(μF, 10−6F), 나노패럿(nF, 10−9F) 및 피코패럿(pF, 10−12F) 단위의 정전 용량을 갖습니다.
유전체 재료
유전체 재료는 커패시터 플레이트 사이의 절연 물질입니다. 이는 플레이트의 특정 전하에 대한 전계 강도를 감소시켜 커패시터의 커패시턴스를 증가시킵니다. 일반적인 유전체 재료로는 공기, 종이, 플라스틱, 세라믹, 유리 등이 있습니다.
유전율 및 유전율
유전 상수(𝜅)는 진공에 비해 커패시터의 커패시턴스를 증가시키는 물질의 능력을 측정한 것입니다. 유전 물질의 유전율(𝜀)과 자유 공간의 유전율(ε)의 비율입니다. 0):
𝜅 =𝜀 / 𝜀0
유전율(ε )은 물질 내에서 전기장이 얼마나 감소하는지를 측정한 것입니다.
병렬판 커패시터의 용량 방정식
평행판 커패시터의 커패시턴스(𝐶)는 다음과 같습니다.
𝐶 =𝜀𝐴 / 𝑑
여기서:
- 𝜀은 유전체 물질의 유전율입니다.
- 𝐴은 접시 중 하나의 면적입니다.
- 𝑑은 접시 사이의 분리입니다.
예시 문제
예를 들어 정전용량을 계산해 보세요.
주어진 내용:
- 플레이트 면적(𝐴) =0.01m²,
- 플레이트 간격(𝑑) =0.001m,
- 유전율(κ ) =4,
- 여유 공간의 유전율(ε 0) =8.854×10−12.
먼저, 유전체의 유전율을 찾으세요:
𝜀 =𝜅𝜀0 =4×8.854×10−12 =3.5416×10−11 F/m
그런 다음 커패시턴스 공식을 사용하십시오:
𝐶 =𝜀𝐴/𝑑 =3.5416×10−11 × 0.01 / 0.001 =3.5416×10−10 F =354.16 pF
따라서 평행판 커패시터의 정전 용량은 354.16피코패럿(pF)입니다.
축전기 취급 시 안전 주의사항
커패시터는 상당한 전기 에너지를 저장하므로 부적절한 취급은 위험합니다. 다음은 필수 안전 예방조치입니다:
- 적절한 방전 :취급 전 항상 저항기나 방전공구를 이용하여 축전기를 방전시켜 감전을 예방하십시오.
- 안전 장비 사용 :절연장갑과 보안경을 착용하십시오. 절연 손잡이가 있는 도구를 사용하세요.
- 대형 커패시터 취급 :단자에 직접 접촉을 피하고 정격 전압을 준수하십시오. 고전압 커패시터를 각별히 주의해서 다루십시오.
- 단락 방지 :배선이 올바른지 확인하고 단자 주변에 절연체를 사용하여 우발적인 접촉을 방지하세요.
- 보관 및 폐기 :열과 습기를 피하고 건조하고 서늘한 곳에 보관하세요. 특히 위험 물질이 포함된 커패시터의 폐기에 대한 현지 규정을 따르십시오.
- 전해 커패시터 :고장방지를 위해 극성을 정확하게 연결하여 주십시오. 전압 서지로부터 보호하세요.
- 고전압 커패시터 :우발적인 접촉을 방지하기 위해 고전압 커패시터에 명확하게 라벨을 붙이고 격리합니다.
- 커패시터 고장 :부풀어 오르거나 새는 등의 손상 흔적이 있는지 확인하십시오. 손상된 커패시터를 동일하거나 더 높은 등급의 커패시터로 교체하십시오.
- 교육 및 인식 :위험에 대한 적절한 교육과 인식을 보장합니다. 커패시터와 관련된 사고에 대한 비상 절차를 마련해 두십시오.
참고자료
- 새, 존(2010). 전기 및 전자 원리와 기술 . 루트리지. ISBN 978-0-08089056-2.
- 토머스 플로이드(2005) [1984]. 전자 기기 (7판). 미국 뉴저지주 어퍼 새들 리버(Upper Saddle River):피어슨 교육(Pearson Education). ISBN 0-13-127827-4.
- 호, 자넷; 조, T. 리차드; 보그스, 스티븐 (2010). “커패시터 기술의 역사적 소개”. IEEE Electrical Insulation Magazine . 26(1):20–25. doi:10.1109/mei.2010.5383924
- 카플란, 다니엘 M.; 화이트, 크리스토퍼 G. (2003). 전자 실습:아날로그 및 디지털 회로에 대한 실용적인 소개 . 케임브리지 대학 출판부. ISBN 978-0-52189351-0.
- Ulaby, Fawwaz Tayssir(1999). 응용 전자기학의 기초 (2 판). 미국 뉴저지 주 어퍼 새들 리버(Upper Saddle River):프렌티스 홀(Prentice Hall). ISBN 978-0-13011554-6.
